配筋

【配筋】页签的基本功能介绍，详细见：配筋

在【配筋】页签中可定义墙的钢筋类别，材质，钢筋标注和计算参数。

【类别】根据墙与其它工程量构件绘制完成后的模型，软件自动判断顶层、中间层与基础层的类型，同时也可根据图纸选择对应类别，包括：顶层、中间层、基础层、单层，默认类别为“单层”。

【材质】材质包含砼标号与保护层。根据图纸选择相应的砼标号，范围为C15-C65标号；按照图纸录入对应保护层厚度。

【钢筋标注】包括横、纵筋，洞口加筋等。

录入标注时格式与图集一致，录入格式详细见：墙标注录入

【计算参数】默认参数已按图集设置，图纸中若有特殊构造可单独修改，

详细见：计算参数

布筋

墙为线状构件利用连线画布置钢筋，“线布置构件”具体操作详细见：连线画法

【布筋】页签下的常用操作如钢筋复制、移动旋转镜像、配筋样式格式刷等，

详细见：布筋

常见问题

1.墙的基础插筋创建不出来是为什么？

在软件中类型为顶层和中间层的墙是没有基础插筋的，而软件在绘制墙钢筋时自动判断墙类型是哪个位置的墙。

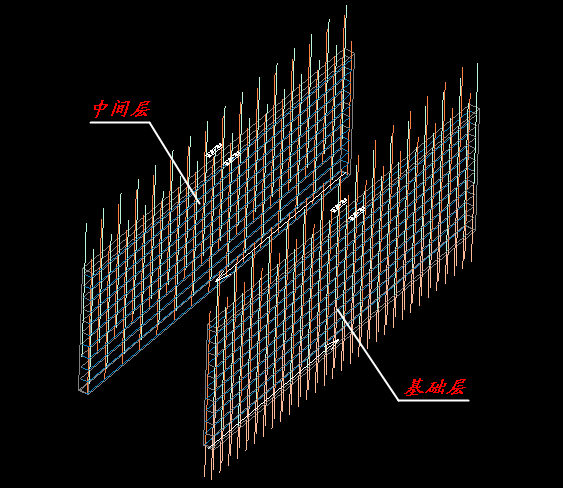

当墙创建不出插筋时，可修改墙的类型为单层或者基础层，即可创建出基础插筋。见下图：

2.在工程中，上下不同标高的双层墙如何布置钢筋？

绘制双层墙钢筋方法，详细见：双层墙绘制钢筋

3.在工程的墙中有门窗等，如何绘制洞口钢筋呢？

门窗等洞口钢筋在墙中绘制，切换到墙钢筋在洞口筋中填写即可。

4.如果门窗洞等上部布置连梁，那么连梁上部如何布置垂直筋呢？

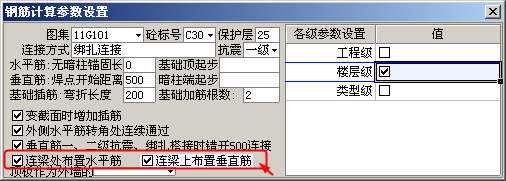

在配筋页签下选择构件类型为墙，打开计算参数如下图：

在计算参数中勾选“连梁处布置水平筋”“连梁上布置垂直筋”，则连梁上部即可布置水平筋与垂直筋。
