说明

非框架梁与框架梁钢筋基本相同。

配筋

【配筋】页签的基本功能介绍，详细见：配筋

在【配筋】页签中可定义非框架梁的钢筋类别，材质，钢筋标注和计算参数。

【类别】根据图纸选择对应类别，包括：非框架梁，井式梁，悬挑梁，默认类别为“非框架梁”。

【材质】材质包含砼标号与保护层。根据图纸选择相应的砼标号，范围为C15-C65标号；按照图纸录入对应保护层厚度。

【钢筋标注】包括上、下、侧布筋，箍筋，次梁吊筋、箍筋等。

录入标注时格式与图集一致，录入格式详细见：梁标注录入

【计算参数】默认参数已按图集设置，图纸中若有特殊构造可单独修改，

详细见： 计算参数

布筋

1.布置钢筋

非框架梁为线状构件利用连线画布置钢筋，“线布置构件”具体操作详细见：连线画法

【布筋】页签下的常用操作如钢筋复制、移动旋转镜像、配筋样式格式刷等，

详细见：布筋

2.录入原位标注

原位标注可在不同位置录入，分别在明细列表和绘图区，见下图：

（1）在明细视图中录入。

（2）在绘图区的原位标注位置中录入。

3.设置支座

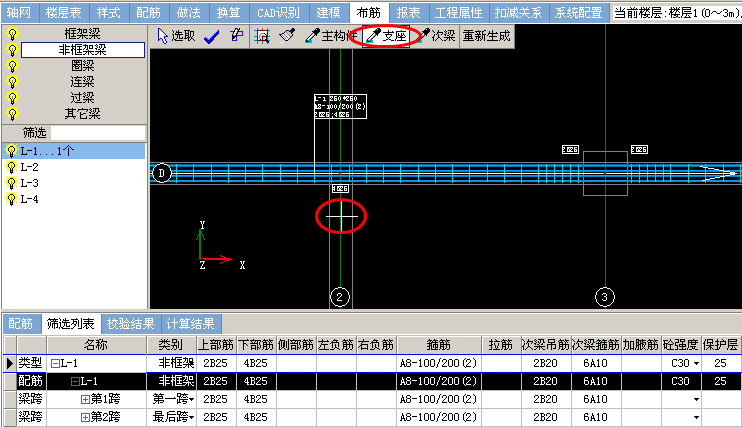

钢筋绘制完毕后，可对梁设置支座。如下图：

3.设置次梁

软件自动判断主梁与次梁，也可手动设置。如下图：

常见问题

1.双层非框架梁的钢筋如何绘制？

关于双层非框架梁的钢筋绘制，详细见：双层非框架梁钢筋绘制 。
